DIMENSIONI DEI PRINCIPALI TIPI DI VITERIA

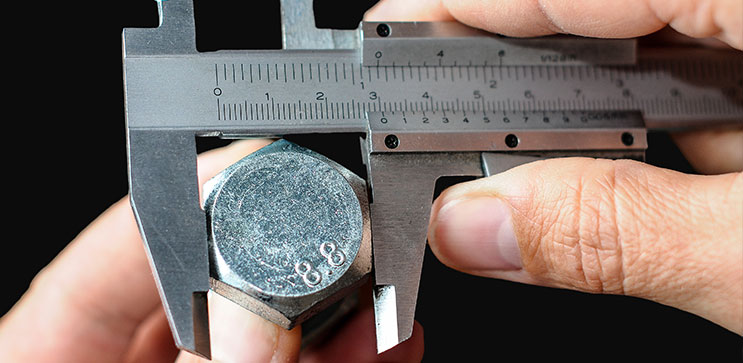

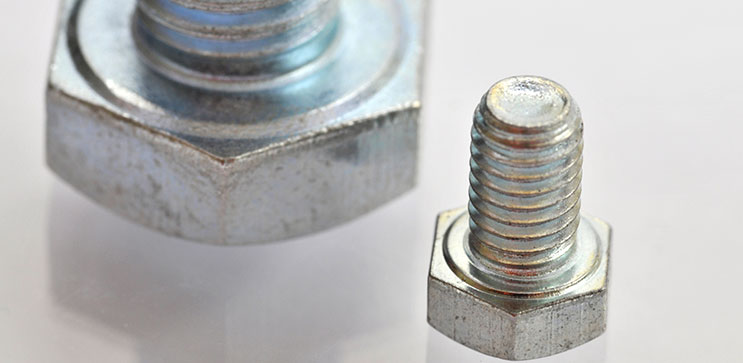

TE – TESTA ESAGONALE
VITE	M3	M4	M5
Chiave	5,5	7	8
h. testa	2	2,8	3,5
Passo	0,5	0,7	0,8
Fil.to parz. “A” (fino a 125mm.)	12	14	16
Fil.to parz. “B” (oltre 125mm.)	-	-	22
TE – TESTA ESAGONALE
VITE	M18	M22	M24
Chiave	27	30	32
h. testa	11,5	12,5	14
Passo	2,5	2,5	2,5
Fil.to parz. “A” (fino a 125mm.)	42	46	50
Fil.to parz. “B” (oltre 125mm.)	48	52	56

DIN 933- DIN 931 UNI 5739 – UNI 5737 ISO 4017 – ISO 4014
M6	M8	M10	M12	M14	M16
10	13	17	19	22	24
4	5,3	6,4	7,5	8,8	10
1	1,25	1,5	1,75	2	2
18	22	26	30	34	38
24	28	32	36	40	44
DIN 933- DIN 931 UNI 5739 – UNI 5737 ISO 4017 – ISO 4014
M24	M27	M30	M33	M36	M39
36	41	46	50	55	60
15	17	18,7	21	22,5	25
3	3	3,5	3,5	4	4
54	60	66	72	78	90
60	66	72	78	84	103

TCCE TESTA CILINDRICA ESAGONO INCASSATO
VITE	M3	M4	M5	M6	M8
Diametro testa	5,5	7	8,5	10	13
h. testa	3	4	5	6	8
Chiave esagono incassato	2,5	3	4	5	6
Profondità esagono incassato	1,3	2	2,5	3	4
Passo	0,5	0,7	0,8	1	1,25
Lunghezza filetto	18	20	22	24	28

DIN 912 UNI 5931 ISO 4762
M10	M12	M14	M16	M18	M20	M24
16	18	21	24	27	30	36
10	12	14	16	18	20	24
8	10	12	14	14	17	19
5	6	7	8	9	10	12
1,5	1,75	2	2	2,5	2,5	3
32	36	40	44	48	52	62

TPSCE - VITI TESTA PIANA SVASATA ESAGONO INCASSATO DIN 7991 - UNI 5933 - ISO 10642
VITE	M3	M4	M5	M6	M8	M10
Ø testa	6	8	10	12	16	20
h. testa	1,7	2,3	2,8	3,3	4,4	5,5
Passo	0,5	0,7	0,8	1	1,25	1,5
Chiave esagono incassato	2	2,5	3	4	5	6
Profondità esagono incassato	1,2	1,8	2,3	2,5	3,5	4,4
VITE	M12	M14	M16	M20	M24
Ø testa	24	27	30	36	39
h. testa	6,5	7	7,5	8,5	14
Passo	1,75	2	2	2,5	3
Chiave esagono incassato	8	10	10	12	14
Profondità esagono incassato	4,6	4,8	5,3	5,9	10,3

VITI METRICHE TAGLIO CROCE E CACCIAVITE
		M2	M2,5	M3	M4	M5	M6	M8
DIN 963	Testa piana svasata taglio cacciavite
	Ø testa	3,8	4,7	5,6	7,5	9,2	11	14,5
	h. testa	1,2	1,5	1,65	2,2	2,5	3	4
DIN 964	Testa svasata calotta taglio cacciavite
	Ø testa	3,8	4,7	5,6	7,5	9,2	11	14,5
	h. testa	1,2	1,5	1,65	2,2	2,5	3	4
DIN 84	Testa cilindrica taglio cacciavite
	Ø testa	3,8	4,5	5,5	7	8,5	10	13
	h. testa	1,3	1,5	1,8	2,4	3	3,6	4,8
DIN 85	Testa cilindrica calotta taglio cacciavite
	Ø testa	4	5	6	8	10	12	16
	h. testa	1,3	1,5	1,8	2,4	3	3,6	4,8
DIN 965	Testa svasata taglio croce
	Ø testa	3,8	4,7	5,6	7,5	9,2	11	14,5
	h. testa	1,2	1,5	1,65	2,2	2,5	3	4
DIN 966	Testa svasata calottata taglio croce
	Ø testa	3,8	4,7	5,6	7,5	9,2	11	14,5
	h. testa	1,2	1,5	1,65	2,2	2,5	3	4
DIN 7985	Testa cilindrica taglio croce
	Ø testa	4	5	6	8	10	12	16
	h. testa	1,6	2	2,4	3,1	3,8	4,6	6

VITI AUTOFILETTANTI TESTA CILINDRICA IMPRONTA CROCE PH UNI 6954 DIN 7981
VITE Ø	2,2	2,9	3,5	3,9	4,2	4,8	5,5	6,3
Diam. Testa	4,2	5,6	6,9	7,5	8,2	9,5	10,8	12,5
h. testa min.	1,55	1,95	2,35	2,55	2,75	3,25	3,65	4,25
h. testa max	1,80	2,20	2,60	2,80	3,05	3,55	3,95	4,55
Impronta croce	P1	P1	P2	P2	P2	P2	P3	P3
VITI AUTOFILETTANTI TESTA PIANA SVASATA IMPRONTA CROCE PH UNI 6955 DIN 7982
VITE Ø	2,2	2,9	3,5	3,9	4,2	4,8	5,5	6,3
Diam. Testa	4,3	5,5	6,8	7,5	8,1	9,5	10,8	12,4
h. testa	1,3	1,7	2,1	2,3	2,5	3	3,4	3,8
Impronta croce	P1	P1	P2	P2	P2	P2	P3	P3

GRANI – VITI SENZA TESTA ESAGONO INCASSATO
VITE Ø	M2	M2,5	M3	M4	M5
Chiave esagono incassato	0,9	1,3	1,5	2	2,5
Profondità minima esagono incassato	0,8	1,2	1,2	1,5	2
Profondità massima esagono incassato	1,7	2	2	2,5	3

UN 5923 – DIN 913 UNI 5927 – DIN 914 UNI 5929 – DIN 916
M6	M8	M10	M12	M14	M16	M20
3	4	5	6	6	8	10
2	3	4	4,8	5,6	6,4	8
3,5	5	6	8	9	10	12

DADI	UNI 5587 UNI EN 24033 ISO 4033		UNI 5588 DIN 934 ISO 4032		UNI 5589 DIN 936		UNI 5590 DIN 439 ISO 4035		PASSO
	Chiave	h.	Chiave	h.	Chiave	h.	Chiave	h.
M2	4	2	4	1,6	-	-	4	1,2	0,4
M2,5	5	2,5	5	2	-	-	5	1,6	0,45
M3	5,5	3	5,5	2,4	-	-	5,5	1,8	0,5
M4	7	4	7	3,2	-	-	7	2,2	0,7
M5	8	5	8	4	8	3,5	8	2,7	0,8
M6	10	6	10	5	10	4	10	3,2	1
M8	13	8	13	6,5	13	5	13	4	1,25
M10	17	10	17	8	17	6	17	5	1,5
M12	19	12	19	10	19	7	19	6	1,75
M14	22	14	22	11	22	8	22	7	2
M16	24	16	24	13	24	8	24	8	2
M18	27	18	27	15	27	9	27	9	2,5
M20	30	20	30	16	30	9	30	10	2,5
M22	32	22	32	18	32	10	32	11	2,5
M24	36	24	36	19	36	10	36	12	3
M27	41	27	41	22	41	12	41	13,5	3
M30	46	30	46	24	46	12	46	15	3,5
M33	50	33	50	26	50	14	50	16,5	3,5
M36	55	36	55	29	55	14	55	18	4
M39	60	39	60	31	60	16	60	19,5	4
M42	65	42	65	34	65	16	65	21	4,5

DADI	UNI 5721 DIN 1587		UNI 7473 DIN 982 ISO 7040		UNI 7474 DIN 985 ISO 10511		UNI 5448 DIN 315		PASSO
	Chiave	h.	Chiave	h.	Chiave	h.	Chiave	h.
M3	5,5	7	5,5	4,7	5,5	4	15,3	8,8	0,5
M4	7	8	7	6	7	5	17,6	8,8	0,7
M5	8	10	8	6,3	8	5	22,5	10,5	0,8
M6	10	12	10	8	10	6	27,8	12,9	1
M8	13	15	13	9,5	13	8	30,3	14,8	1,25
M10	17	18	17	11,5	17	10	36,2	17,3	1,5
M12	19	22	19	14	19	12	49,4	22,3	1,75
M14	22	25	22	16	22	14	52,7	30,8	2
M16	24	28	24	18	24	16	58,3	30,8	2
M18	27	32	27	20	27	18,5	66,5	31,2	2,5
M20	30	34	30	22	30	20	66,5	31,2	2,5
M22	34	39	32	25	32	22	-	-	2,5
M24	36	42	36	28	36	24	-	-	3
M27	41	47	41	31	41	27	-	-	3
M30	46	52	46	33	46	30	-	-	3,5

RONDELLE PIANE UNI 6592 – DIN 125 – ISO 7089
M	2	2,5	3	4	5	6	8	10	12	14	16	18	20	22	24	27	30	33	36	39
Ø foro	2,2	2,7	3,2	4,3	5,3	6,4	8,4	10,5	13	15	17	19	21	23	25	28	31	34	37	40
Ø est.	5	6,5	7	9	10	12	16	20	24	28	30	34	37	39	44	50	56	60	66	72
Spessore	0,3	0,5	0,5	0,8	1	1,6	1,6	2	2,5	2,5	3	3	3	3	4	4	5	5	5	6

RONDELLE PIANE

RONDELLE ELASTICHE UNI 1751 – DIN 127
M	2	2,5	3	4	5	6	8	10	12
Ø foro	2,1	2,6	3,1	4,1	5,1	6,1	8,1	10,2	12,2
Ø est.	4,4	5,1	6,2	7,6	9,2	11,8	14,8	18,1	21,1
Spessore	0,5	0,6	0,8	0,9	1,2	1,6	2	2,2	2,5
M	14	16	18	20	22	24	27	30
Ø foro	14,2	16,2	18,2	20,2	22,5	24,5	27,5	30,5
Ø est.	24,1	27,4	29,4	33,6	35,9	40	43	48,2
Spessore	3	3,5	3,5	4	4	5	5	6

RONDELLE DIN 9021 ISO 7093
VITE	Ø FORO	Diam. esterno	Spess.
M3	3,2	9	0,8
M4	4,3	12	1
M5	5,3	15	1,2
M6	6,4	18	1,6
M8	8,4	24	2
M10	10,5	30	2,5
M12	13	37	3
M14	15	44	3
M16	17	50	3
M20	22	60	4
RONDELLE A FASCIA LARGA
VITE	Ø FORO	Diam. esterno	Spess.
M3	3,2	12	0,8
M4	4,3	16	1
M5	5,3	20	1,5
M6	6,4	24	2
M8	8,4	32	2
M10	10,5	40	2,5
M12	13	48	3
M14	15	56	3
M16	17	64	3
